一、八木天线真的适合做雷达波束吗?

提到雷达，大多数人首先想到的是巨大的抛物面或密密麻麻的相控阵。可在业余无线电和轻量化监测场合，常见的八木天线却悄悄“跨界”——搭配发射-接收模块，形成灵活的小功率雷达。如此看似简单的组合，能否承担精确测向、目标探测的任务?要回答这个问题，首先得弄清八木天线与雷达技术结合的底层逻辑。

二、八木天线与雷达原理概述

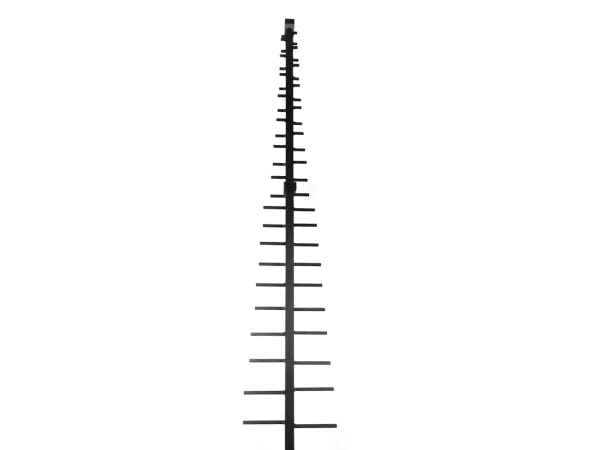

八木天线结构

八木天线由一根激励子、若干导向子和反射子组成。激励子负责能量收发，导向子把辐射集中到前方，反射子阻挡后向泄漏，最终形成狭窄、高增益波束。

雷达工作机制

雷达向目标发射脉冲电磁波，再接收回波并测量飞行时间与多普勒位移，从而估算距离、速度、角度。波束越窄、能量越集中，信号-噪声比就越高，量测精度越好。

将二者结合，八木天线提供锐利波束，简化机械尺寸;雷达电路则负责发射、接收与信号处理。对轻型监测平台而言，这一组合既减轻重量，又降低成本。

三、八木天线雷达的优势

高增益、低旁瓣：五～九单元的八木阵即可获得 10–15 dBi 的前向增益，旁瓣低于 −15 dB，减少杂波。

结构紧凑、易定向：同样增益下，八木长度远小于同频段长线或对数周期，手持或车载安装方便。

可快速调谐：更换导向子长度即可迁移工作频段，适合科研试验。

制造门槛低：铝合金圆管、玻璃钢支杆即可完成，自制成本仅为相控阵的数十分之一。

四、关键性能指标与系统影响

性能参数八木天线典型值对雷达的意义

主瓣宽度(−3 dB)20°–35°决定方向分辨率，主瓣越窄，测角越准

前后比≥15 dB抑制背向杂波，提高信噪比

驻波比(SWR)≤1.5降低发射反射功率，保护功放

带宽3 %–10 %影响脉冲频谱完整度与距离分辨率

极化方式线极化与目标极化匹配度决定回波强弱

五、典型应用场景

交通测速与车流监测

城市道路限速点常部署 24 GHz 微波八木雷达，覆盖角仅几十度，精准锁定车头，避免邻道干扰。

小型无人机探测

433 MHz 八木雷达可在 5 km 内跟踪低空旋翼机，为机场周界提供经济预警。

海漂目标定位

船舶安装 915 MHz 八木雷达，寻找救生筏反射器，单向天线降低海浪杂散回波。

野生动物迁徙研究

科研人员在山谷布设 142 MHz 八木阵列，结合轻量化脉冲雷达识别带标签候鸟的飞行轨迹。

六、设计与实现要点

频段选择

低频(HF/VHF)穿透植被好，适合生态监测;

高频(X/K 波段)分辨率高，适合交通与工业控制。

单元数与增益

增益随单元数对数增长，7 单元以上进入效益递减区，需平衡长度与机械强度。

馈电与阻抗匹配

λ/4 折返馈线或 γ-match 保持 50 Ω，同时采用巴伦抑制共模。

天线-雷达接口

通过同轴旋转接头连接伺服底座，可实现方位扫描;若用双八木交叉，切换极化提高目标识别率。

信号处理链

将回波接入中频放大—检波—数字化，再由 FPGA 或 MCU 计算距离—速度图;窄波束减少计算负担。

七、调试与维护

驻波检测：网络分析仪扫频，调剪导向子端帽长度直至最小反射。

波束验证：在空旷场地摆放定标角反射器，旋转天线测绘方向图。

环境加固：导向子与反射子涂防氧化漆，支撑臂加装阻尼垫，防止大风共振。

日常巡检：每季度检查同轴接头防水胶带，确保无盐雾腐蚀。

八、局限与改进

带宽窄：难以支持超宽带(UWB)雷达，可叠加多谐振单元或采用宽带八木拓扑。

俯仰方向盲区：单排布置在垂直面可产生波瓣扇形，需配合俯仰机械扫描或双层阵列。

极化固定：对旋转目标易出现极化失配，交叉八木或切换收发极化可缓解。

八木天线雷达并非百尺高楼的豪华“大阵”，却在轻量监测、成本敏感、空间受限的场合展现独特价值。只要巧妙设计和精心调谐，这种源自上世纪的经典天线依旧能在现代雷达中发光发热，为精准感知世界添上一抹简洁而有力的线条。
