█电气参数Electrical Specifications

频率范围FrequencyRange

860-930/1160-1280/1560-1620/2400-2500/5150-5350/5700-5900MHz

增益Gain(dBi)

860-930MHz       5dbi

1160-1280MHz     8dbi

1560-1620MHZ     8dbi

2400-2500MHz     12dbi

5150-5350MHz     12dbi

5700-5900MHz     15dbi

驻波比VSWR

≤2

极化方式Polarization

860-930MHz       V

1160-1280MHz     V

1560-1620MHZ    V

2400-2500MHz    V

5150-5350MHz     H

5700-5900MHz     V

水平波瓣宽度Horizontal Beamwidth(0º)

    65±5º

垂直波瓣宽度Vertical Beamwidth(0º）

860-930MHz      65±5º

1160-1280MHz    65±5º

1560-1620MHZ    65±5º

2400-2500MHz    45±5º

5150-5350MHz    28±5º

5700-5900MHz    28±5º

前后辐射比Front-to-back ratio(dB)

≥18

电气下倾角Electrical lower inclination(0º)

0º

输入阻抗Input Impedance（Ω）

50Ω

最大功率Maximum input power(W)

50W

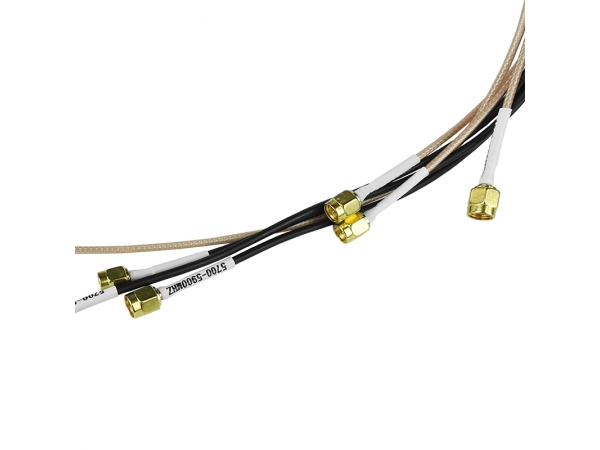

接头类型 Inpur connector type

出086电缆配6*SMS-J

防雷保护Lightning Protection

直流接地DC Ground

█机械参数Mechanical Specifications

天线尺寸Dimensions­mm(Height/Width/Depth)

300*180*132mm

包装尺寸Packing size(mm)

待定

天线重量Antenna weight(kg)

0.35kg

工作湿度Operational Humidity(％)

10- 95

天线罩颜色Radome Color

原色

工作温度Operating temperature(ºC)

-30～70 º

安装方式Installution Method

机台安装
