为什么同样的发射功率，换上一根“10 dB增益天线”后，覆盖就立刻稳了、吞吐也上去了?10 dB到底意味着什么，适合哪些设备与场景，选型、安装、调试又该盯哪些细节?

一、10 dB意味着什么

增益的本质：把原本向各个方向“均匀”辐射的能量，聚拢到更窄的角度上，方向上能量密度变大。

单位差异：常见有 dBi(相对各向同性)与 dBd(相对半波振子)。工程上若未特别说明，通常指 dBi。

量化理解：10 dB ≈ 功率密度提升10倍;电场幅度约提升 √10 ≈ 3.16 倍。

距离直觉：在理想自由空间里，要抵消“距离翻倍带来的约6 dB损耗”，10 dB增益大致能把有效距离“拉长到原来的约3.16倍”(仅作直观估算，实际仍受地形、遮挡、多径等影响)。

二、为什么很多项目落在“10 dB”

指向—覆盖折中：8～12 dBi区间是“既有明显指向增益、又不至于过窄难对准”的舒适带。

体积—成本友好：多数频段能做到尺寸可控、易安装，价格也容易接受。

跨场景适配：Wi-Fi桥接、4G/5G CPE、LoRa/FSK远距遥测、工业网关、摄像回传、无人机地面站等，都能找到合适的10 dBi形态。

对齐法规：很多地区的EIRP限制下，10 dBi天线与常见发射功率搭配更容易合规。

三、典型结构与适用频段

面板/板状贴片阵列(Panel/Planar)

形态扁平，美观易固定;常见于 2.4/5 GHz Wi-Fi、4G/5G Sub-6GHz、微波专网。

水平/俯仰波束角中等(例如几十度量级)，对准性友好。

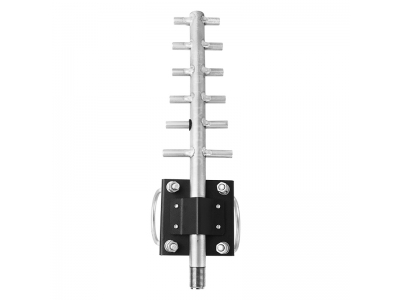

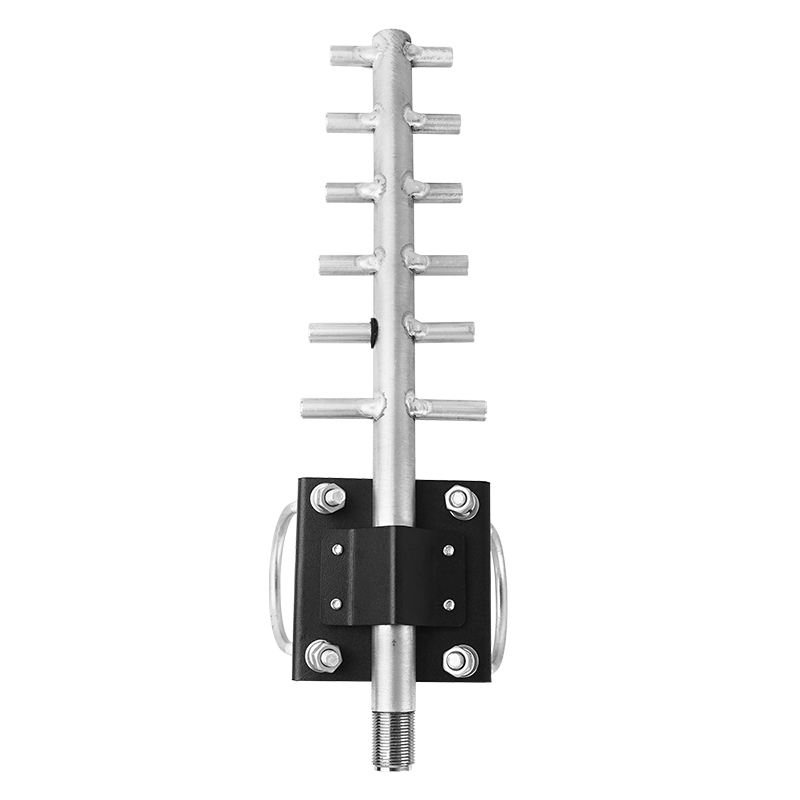

八木天线(Yagi)

金属导向—驱动—反射器结构;在 VHF/UHF、Sub-GHz(433/470/868/915 MHz) 十分常见。

前后比高、旁瓣小，干扰抑制能力强，适合点到点或定向抑噪。

对数周期(Log-Periodic)

宽带覆盖能力强，做成10 dBi可兼顾多频段测试与工程部署。

扇区天线(Sector)

适合基站/热点分扇区覆盖;10 dBi级别可用于近中距的小区/园区覆盖。

其它：双菱形(Bi-Quad)、抛物面小口径馈源等，也能在10 dBi附近实现，因项目而异。

小贴士：增益越高，波束越窄。10 dBi通常意味着水平或垂直波束角已经明显收敛，但仍保有一定安装容错。

四、选型必须盯住的关键指标

增益与方向图：除标称增益外，关注主瓣方向、半功率波束宽度、旁瓣与前后比。

驻波比/回损(VSWR/S11)：建议 VSWR ≤ 2(S11 ≤ −10 dB) 作为基本门槛;频宽越宽，设计越难。

极化方式：线极化(水平/垂直/±45°)、圆极化。极化不匹配会立刻丢3 dB左右。

隔离与MIMO适配：多天线系统关注天线间隔离、ECC相关系数。

功率承受与效率：看额定功率、辐射效率，避免高功率下发热与失配。

机械与环境：尺寸重量、安装方式(抱箍/挂墙/吸盘)、防护等级(IP)、抗风、耐盐雾、抗紫外。

馈线与接口：N、SMA、RP-SMA、TS9等;低损耗馈线显著影响“到天线口”的真实功率。

五、算一笔EIRP账

EIRP = 发射机输出(dBm) − 馈线与连接器损耗(dB) + 天线增益(dBi)

举例：设备23 dBm输出，线缆+转接共损2 dB，天线10 dBi → EIRP ≈ 31 dBm。

这笔账决定了你能否合规、能否打穿链路预算。千万别让长馈线把10 dBi“吃”回去了。

六、典型应用场景与搭配建议

Wi-Fi点到点/点到多点桥接

双面板10 dBi对射，或一端定向一端全向;注意对准与视距，越少遮挡越稳。

4G/5G CPE/工业网关

选10 dBi面板定向指向基站，可显著提升RSRP/SINR与上行稳定性;MIMO场景下两副天线要极化正交并拉开间距。

LoRa/FSK遥测

亚GHz用八木10 dBi做远距站点或噪声复杂环境的定向接收端，前后比能有效抑制反向干扰。

摄像头/无人机地面站回传

定向链路优先，10 dBi既有余量又不至于难以跟踪。

七、从需求到落地：一套可复用的选型流程

定义目标：制式与频段、覆盖半径或吞吐指标、合规EIRP上限、安装环境。

确定形态：需要定向还是全向?是否要MIMO?是否要求宽带?

估算链路预算：设备功率、馈线损耗、天线增益、预期路径损耗与余量。

把关机械与环境：安装位置、指向空间是否受限、是否需要IP65/67、抗风等级。

接口与配件：低损耗线缆、适配头、避雷器、抱箍/支架一并规划。

小样验证：先做实地对比(含对准/不同馈线长度)，确认再放量。

八、安装与对准实操清单

高度与视距：尽量抬高，避开近场遮挡(墙角、金属护栏、空调外机)。

指向：用手机测信工具或仪表找基站/对端大致方向;细调时以RSRP/SINR或吞吐为准。

极化：线极化要一致或按MIMO设计成**±45°交叉**;圆极化系统两端一致。

天线间距：同设备多天线建议≥0.5λ，越大越有利于隔离。

馈线管理：尽量短、避锐弯、接头紧固并做防水胶带与热缩套管;室外端加接地与避雷器。

固定与防护：抱箍力矩、抗风方向、拉线与防振;长期户外建议定期巡检。

九、测试与验收(别只看“满格信号”)

有线对比：基准吞吐/时延做底样。

无线指标：SNR/SINR、RSRP/RSRQ、RSSI、EVM(若可)。

方向微调：边测边微调仰角与方位角，记录不同角度下的吞吐曲线。

长期稳定性：观察温湿度、风雨后指标波动;定期复测接头与驻波。

十、常见误区与排错思路

把10 dB当成“十倍距离”：错。自由空间近似是**+6 dB≈距离×2**，+10 dB≈×3.16，环境复杂时会更保守。

极化没对齐：线换线、圆换圆，线对圆会白白丢增益。

馈线太长/线材太差：把增益都“吃”回去了。优先考虑低损耗线，能短就短。

波束太窄对不准：若场景有摆动或对端漂移，宁可选波束稍宽的10 dBi面板，也别追过高增益。

多天线互扰：注意隔离与中和设计，必要时引入吸波材料(兼顾损耗与成本)。

防水防雷疏忽：进水导致驻波飙升、雷击损坏射频口，都是高频“隐形杀手”。

十一、不同场景的推荐思路

园区楼宇间Wi-Fi桥接：10 dBi面板对射，短馈线+稳固抱箍;需精调对准。

家庭/小微企业CPE对基站：10 dBi面板指向最佳小区，双天线MIMO交叉极化。

农场/水域遥测：亚GHz八木10 dBi对定点网关，兼顾前后比与抗干扰。

临时应急通信：可折叠或轻量化10 dBi面板，便携支架+快速对准流程。
