随着物联网、智能硬件、无线通信设备快速发展，天线作为设备连接外部信号的重要部件，正在向小型化、集成化方向发展。在智能穿戴、蓝牙设备、WiFi模块、智能家居以及工业终端中，一种直接制作在电路板上的天线方案越来越受到关注，这就是PCB天线。

相比传统外置天线，PCB天线具有结构简单、占用空间小、成本可控、便于批量生产等特点，能够满足越来越多电子产品对于空间和外观设计的要求。

一、什么是PCB天线?

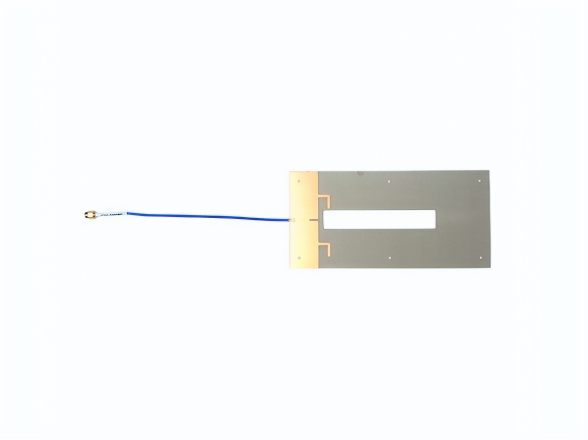

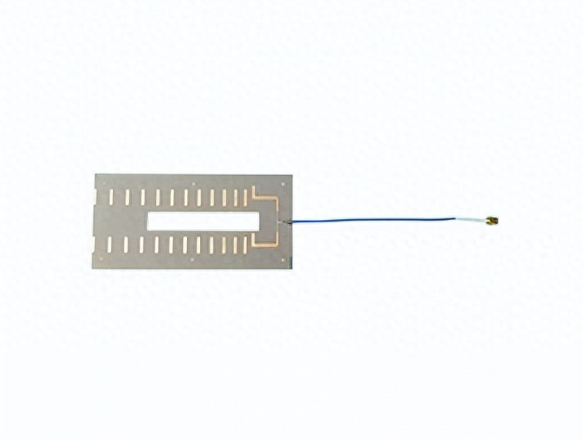

PCB天线，全称为印刷电路板天线(Printed Circuit Board Antenna)，是一种利用PCB板上的铜箔线路形成辐射结构，实现无线信号收发功能的天线。

简单来说，就是将原本独立安装的天线结构，直接设计在电路板上。

传统设备通常需要：

天线模块;

连接线;

天线接口;

固定结构。

而PCB天线可以直接与主板结合，减少额外元器件，使产品结构更加紧凑。

常见的PCB天线形式包括：

蛇形天线;

倒F天线(IFA);

平面倒F天线(PIFA);

环形天线;

微带天线。

不同结构适用于不同频段和设备空间。

二、PCB天线有哪些优势?

1. 节省设备空间

对于智能手表、蓝牙耳机、传感器等小型设备来说，内部空间非常有限。

如果采用传统外置天线，需要预留安装位置和连接结构，而PCB天线可以直接集成在主板中，有助于减少产品体积。

这也是为什么越来越多小型无线设备开始采用PCB天线方案。

2. 生产成本更容易控制

PCB天线与线路板制造过程结合，不需要额外采购独立天线组件。

在大批量生产中，可以减少：

天线采购成本;

人工装配步骤;

连接线安装。

对于消费电子产品而言，成本控制和生产效率非常重要。

3. 外观设计更加灵活

传统天线通常需要外露，会影响产品整体设计。

例如：

智能设备;

可穿戴产品;

小型终端。

如果采用PCB天线，可以隐藏在设备内部，使产品外观更加简洁。

三、PCB天线的工作原理是什么?

PCB天线本质上仍然属于天线结构。

无线设备发送信号时，射频电路产生高频电流，通过PCB上的特殊铜箔线路形成电磁波，并向空间辐射。

接收信号时，PCB天线接收外部电磁波，再转换为电信号传递给射频芯片。

整个过程涉及：

射频电路;

天线结构;

阻抗匹配;

PCB材料;

周围环境。

因此，PCB天线并不是简单画一条铜线，而需要根据频率、尺寸和设备结构进行设计。

四、PCB天线设计需要考虑哪些因素?

虽然PCB天线具有集成优势，但设计难度并不低。

1. 工作频段

不同无线技术对应不同频率。

例如：

蓝牙;

WiFi;

GPS;

4G/5G;

LoRa;

ZigBee。

每种通信方式对天线尺寸和结构都有不同要求。

设计时需要明确设备使用的通信频段，否则可能影响信号效果。

2. PCB尺寸和布局

PCB天线性能与电路板空间密切相关。

如果天线区域附近存在：

金属结构;

电池;

屏蔽罩;

其他电子元件。

可能影响信号辐射。

因此，PCB设计阶段需要提前规划天线区域，避免后期修改困难。

3. 阻抗匹配

射频系统通常要求天线与芯片之间保持良好的匹配。

如果匹配效果不好，可能导致：

信号损耗增加;

通信距离下降;

发射效率降低。

因此，PCB天线设计通常需要结合射频测试进行调整。

五、PCB天线适用于哪些领域?

1. 智能穿戴设备

智能手环、智能手表等产品体积小，对天线尺寸要求高。

PCB天线能够满足设备内部空间限制。

2. 智能家居

例如：

智能门锁;

智能传感器;

智能控制设备。

这些产品需要稳定无线连接，同时要求外观简洁，因此PCB天线应用较多。

3. 工业物联网设备

工业传感器、数据采集终端通常需要长期运行。

PCB天线可以帮助设备实现小型化设计，同时降低结构复杂度。

4. 消费电子产品

手机周边设备、蓝牙音箱、无线模块等产品，也经常采用PCB天线方案。

六、PCB天线与外置天线有什么区别?

两者最大的区别在于结构方式。

PCB天线：

优点：

体积小;

容易集成;

成本较低;

外观简洁。

不足：

设计受PCB空间影响;

调试要求较高;

性能容易受到设备结构影响。

外置天线：

优点：

选择范围广;

部分场景下信号性能更强;

更容易更换。

不足：

占用空间;

增加装配成本;

影响产品外观。

因此，并不是PCB天线一定优于外置天线，而是要根据产品需求选择。

七、如何提高PCB天线性能?

想让PCB天线发挥更好的效果，需要从多个方面优化。

合理规划天线位置

尽量避免靠近：

金属件;

电源模块;

高频干扰源。

优化PCB材料

不同PCB材料的介电参数会影响天线性能。

进行实际测试

理论设计只是第一步。

产品装配完成后，还需要测试：

信号强度;

通信距离;

辐射效率;

不同方向性能。

因为实际设备外壳、电池和结构都会影响最终结果。
