█电气参数Electrical Specifications

频率范围Frequency Range

720-1020MHz

增益Gain(dBi)

14dBi

驻波比VSWR

≤2

极化方式Polarization

垂直

水平波瓣宽度Horizontal Beam width(0º)

55±10º

垂直波瓣宽度Vertical Beam width(0º)

30±10º

前后辐射比Front-to-back ratio(dB)

≥18

输入阻抗Input Impedance（Ω）

50Ω

最大功率Maximum input power(W)

50W

接头类型 Input connector type

N-K

防雷保护Lightning Protection

DC Ground

█机械参数Mechanical Specifications

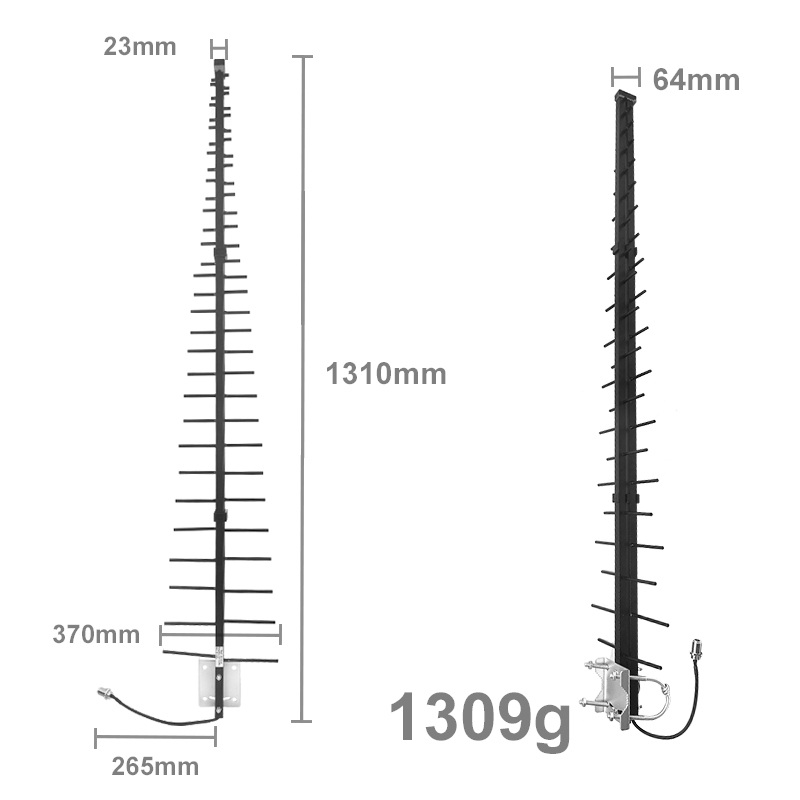

天线尺寸Dimensions­mm(Height/Width/Depth)

1310*370*mm

天线重量Antenna weight(kg)

1.309kg

极限风速Rated Wind Velocity（m/s)

31m/s

工作湿度Operational Humidity(％)

10- 95

天线罩颜色Radome Color

黑色

天线罩材料 Radome material

铝

工作温度Operating temperature(ºC)

-40～55 º

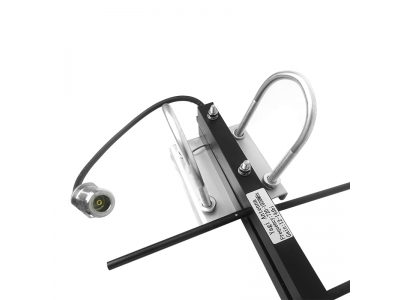

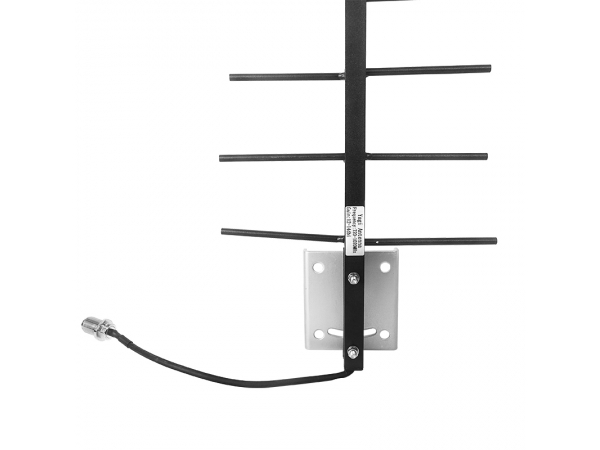

安装方式Installation Method

抱杆安装

抱杆直径Mounting hardware(mm)

Φ30～Φ50mm
