█电气参数Electrical Specifications

频率范围FrequencyRange

428-438/860-930/1160-1280/1560-1620/2400-2500/5150-5350/5700-5900MHz

增益Gain(dBi)

428-438MHz     7dbi

860-930MHz     8dbi

1160-1280MHz   12dbi

1560-1620MHz   12dbi

2400-2500MHz   14.5dbi

5150-5350MHz   17dbi

5700-5900MHz   17.5dbi

驻波比VSWR

≤2

极化方式Polarization

428-438MHz      V

860-930MHz      V

1160-1280MHz    V

1560-1620MHz    V

2400-2500MHz    V

5150-5350MHz    V

5700-5900MHz    H

水平波瓣宽度Horizontal Beamwidth(0º)

428-438MHz     65±10º

860-930MHz     65±10º

1160-1280MHz   65±10º

1560-1620MHz   65±10º

2400-2500MHz   35±5º

5150-5350MHz   22±3º

5700-5900MHz   22±3º

垂直波瓣宽度Vertical Beamwidth(0º）

428-438MHz     65±10º

860-930MHz     65±10º

1160-1280MHz   35±10º

1560-1620MHz   35±10º

2400-2500MHz   35±5º

5150-5350MHz   32±3º

5700-5900MHz   32±3º

前后辐射比Front-to-back ratio(dB)

≥20

电气下倾角Electrical lower inclination(0º)

0º

输入阻抗Input Impedance（Ω）

50Ω

最大功率Maximum input power(W)

50W

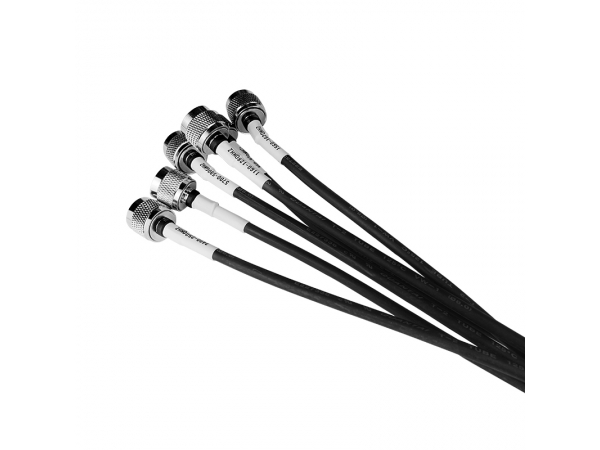

接头类型 Inpur connector type

出电缆1500mm配7*N-J

防雷保护Lightning Protection

直流接地DC Ground

█机械参数Mechanical Specifications

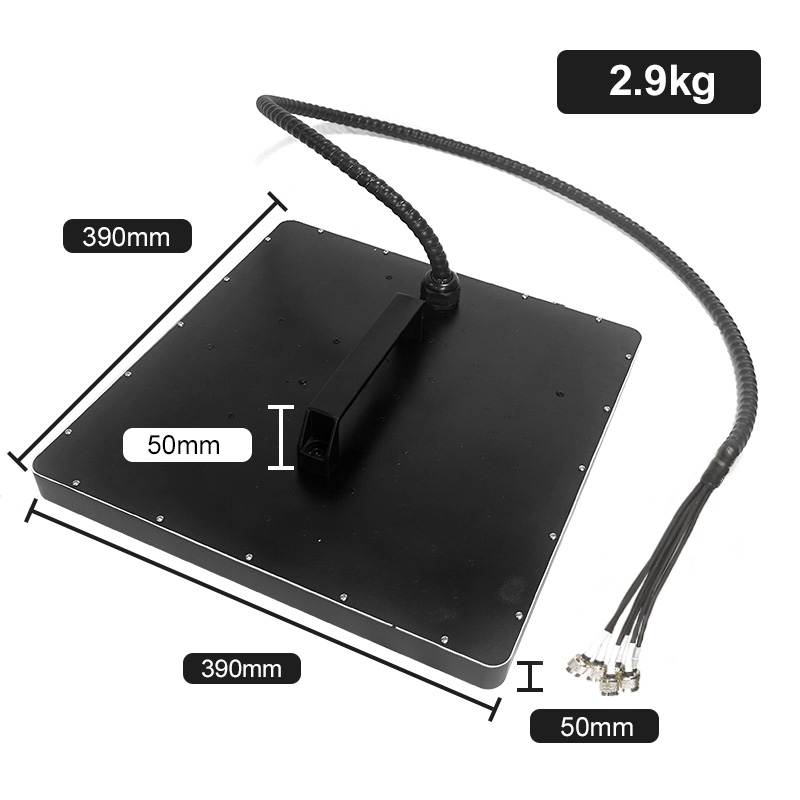

天线尺寸Dimensions­mm(Height/Width/Depth)

390*390*50mm

包装尺寸Packing size(mm)

430*430*150mm

天线重量Antenna weight(kg)

3.4kg

极限风速Rated Wind Velocity（m/s)

60m/s

工作湿度Operational Humidity(％)

10- 95

天线罩颜色Radome Color

黑色

天线罩材料 Radome material

ABS

工作温度Operating temperature(ºC)

-30～70 º

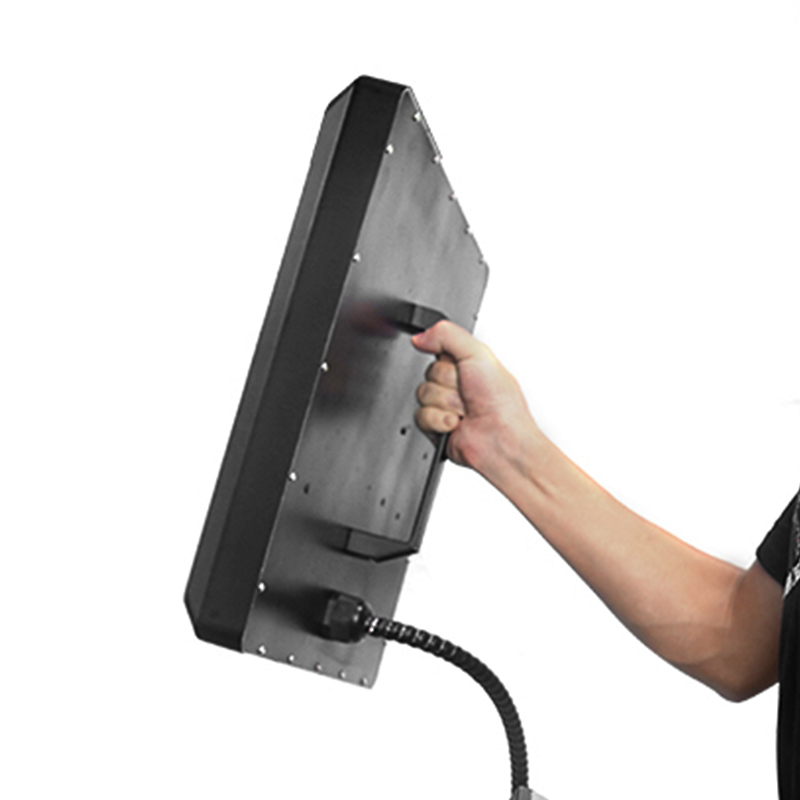

安装方式Installution Method

手持

抱杆直径Mounting hardware(mm)

￠30～￠75

机械可调倾角Mechanical tilt(º)

0-10º
