█电气参数Electrical Specifications

频率范围FrequencyRange

600-5900MHz

增益Gain(dBi)

8±1dBi

驻波比VSWR

≤1.8

极化方式Polarization

垂直

水平波瓣宽度Horizontal Beamwidth(0º)

65±8º

垂直波瓣宽度Vertical Beamwidth(0º)

55±5º

前后辐射比Front-to-back ratio(dB)

≥15

电气下倾角Electrical lower inclination(0º)

0º

输入阻抗Input Impedance（Ω）

50Ω

最大功率Maximum input power(W)

50W

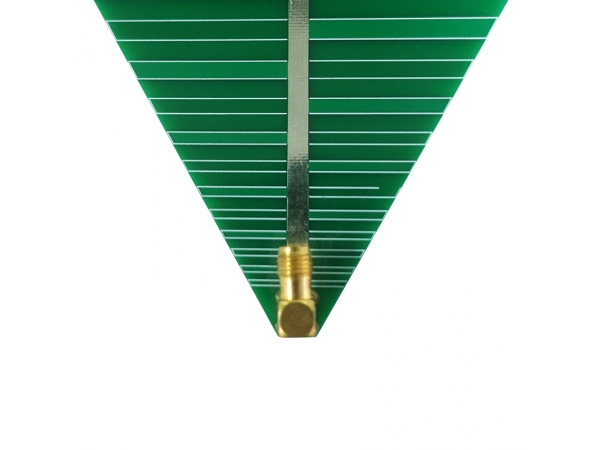

接头类型 Inpur connector type

SMA-K（或出电缆）

防雷保护Lightning Protection

直流接地DC Ground

█机械参数Mechanical Specifications

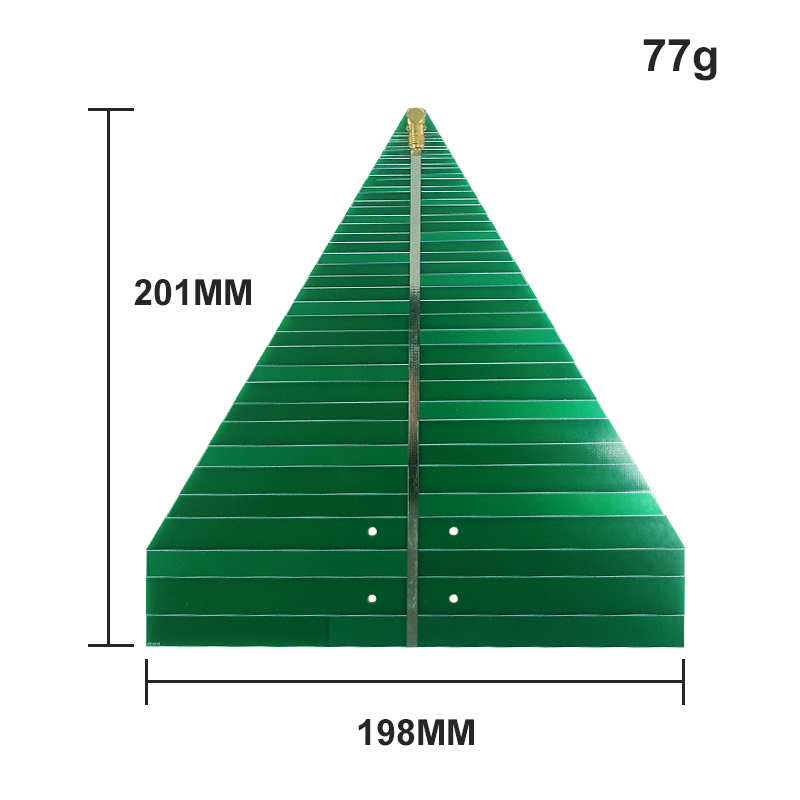

天线尺寸Dimensions­mm(Height/Width/Depth)

220*320*1.5mm

包装尺寸Packing size(mm)

待定

天线重量Antenna weight(kg)

0.15Kg

工作湿度Operational Humidity(％)

10- 95

天线罩颜色Radome Color

黑色/绿色

天线罩材料 Radome material

环氧树脂双面覆铜板

工作温度Operating temperature(ºC)

-30～70 º

安装方式Installution Method

内置

抱杆直径Mounting hardware(mm)

￠30～￠75

机械可调倾角Mechanical tilt(º)

0-10 º
