技术参数Technical Specification

频率范围(Frequency Range)

400-2000 MHz

增益（Gain）

6-10dbi

电压驻波比（VSWR）

＜2.0

极化方式（Polarization）

Vertical

水平波瓣宽度（HorizontalBandwidth）

42-50°

垂直波瓣宽度（VerticalBandwidth）

55°

前后比（Front to back ratio）

12db

输入阻抗（Input Impedance）

50Ω

最输入功率（Maximum Input）

100W

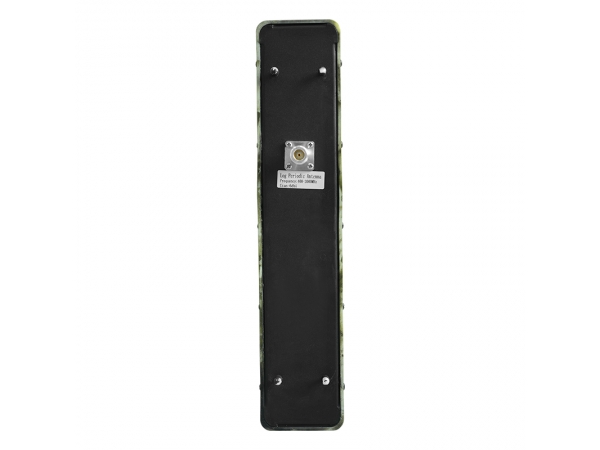

接口类型（Input Connector）

N-K

防雷保护（Lightning Protection）

DC Ground

机械参数Mechanical specifications

天线尺寸Dimension

650*350*75mm

包装尺寸（Packing Size）

750*450*400mm（5pcs）

天线重量（Antenna Weight）

758g

极限风速（Rated Wind Velocity）

31m/s

工作湿度（OperationalHumidity）

10-95％

天线颜色（RadiomenColor）

Boack matte finish

天线外罩材料（Radome Material）

/

工作温度（Operation Temperature）

-55-70°C

安装方式（Installation Method）

Flange mounting

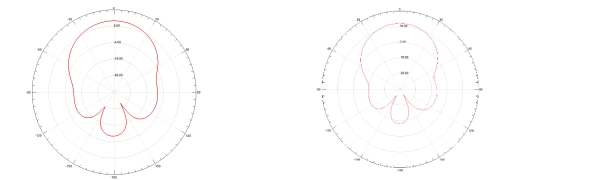

辐射方向图（Radiation Pattern）

                    水平面方向图（H）                                                 垂直面方向图（V）
